As etapas para montar o adaptador de link para a unidade superior

As etapas para Assemble o adaptador de link para a unidade superior (enquanto estiver em mastro)

1. Verifique a condição do anel de desgaste do Manshaft e substitua se

Há alguma evidência de grooving.

2. Coloque o conjunto do adaptador de link rotativo de volta no suporte

construído sobre o Well Center, orientando a montagem para que o caule

O flange está para cima e para que a marca IDEX seja voltada para a frente.

3. Abaixe cuidadosamente a tração superior para envolver o eixo principal no

O chão de caule e depois o diâmetro piloto de flange do caule está no principal

furo corporal.

4. Instale os parafusos do flange.

5. Instale os cilindros de inclinação do link, PIN e prenda no lugar.

6. Instale a manivela e o pino de inclinação do link e prenda no lugar.

7 Instale todos os conjuntos de mangueiras.

8. Instale a tubulação.

9. Instale o conjunto do pino de tiro.

10. Encha a caixa de engrenagens com óleo de engrenagem (consulte Lubrificação).

11. Verifique e preencha o óleo hidráulico, conforme necessário.

12. Ligue a tração superior e execute todas as funções de manipulador de tubos

Várias vezes, verificando a função adequada e quaisquer vazamentos.

13. Verifique novamente o nível do óleo hidráulico e preencha conforme necessário

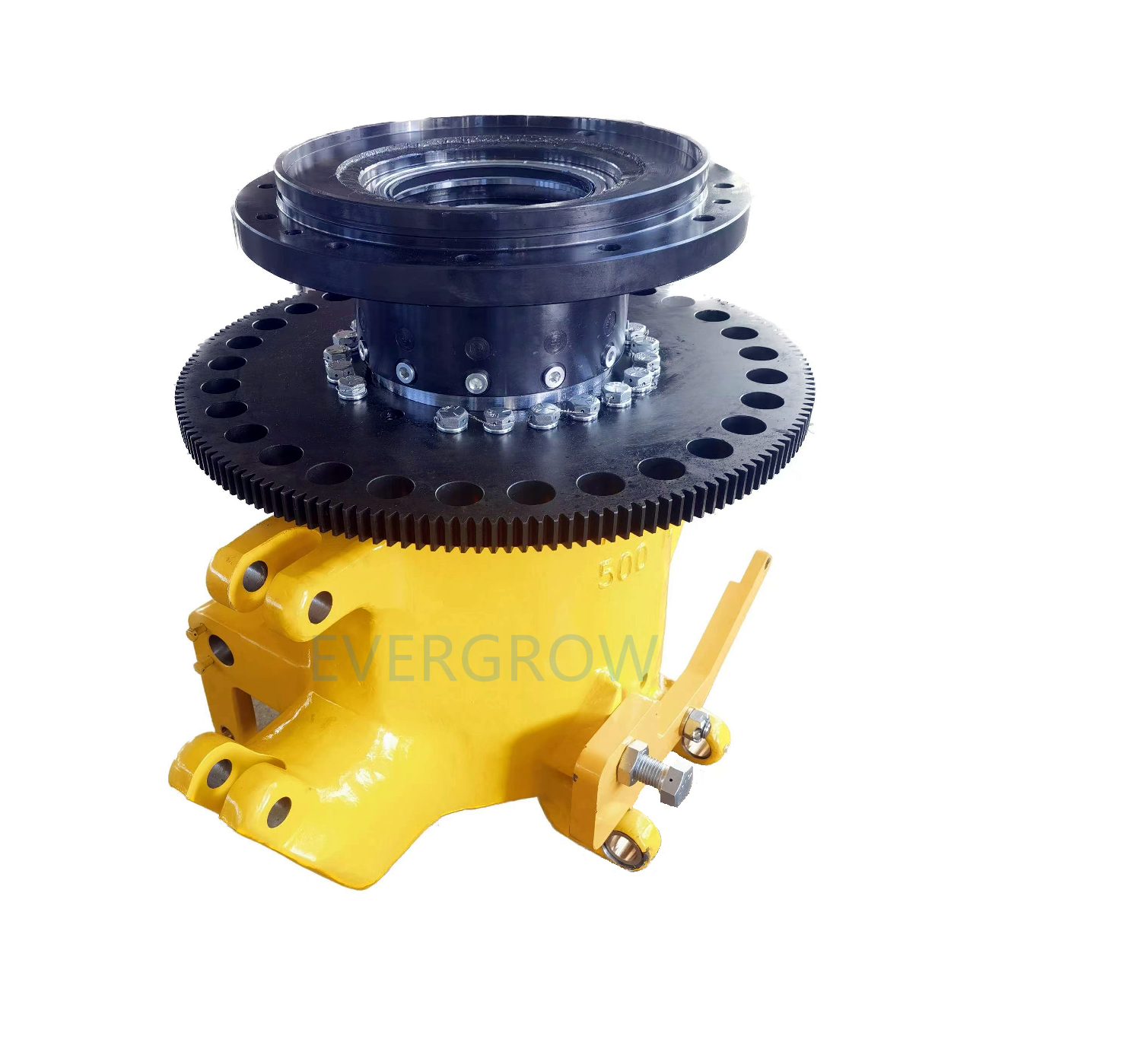

Enquanto isso, o Evergrow fornece o Adaptador de Link rotativo Assy - 500 toneladas. Qualidade garantida, bem -vindo ao pedido! Qualquer pergunta, sinta -se à vontade para entrar em contato conosco.
