Quais são as etapas para montar o IBOP superior?

1. Coloque a válvula IBOP superior no chão sob o grampo

cilindro para que o cilindro de grampo possa ser esfaqueado sobre ele (um

A junta de filhote pode ser usada para apoiá -la). Abaixe o cilindro de grampo

para que o IBOP superior apareça através do cilindro de grampo.

Coloque a concha do atuador e a trava da junta da ferramenta sobre a parte superior

Ibop e aperte quatro parafusos de travamento alternativos para prendê -lo para

o IBOP superior, fornecendo um ombro temporário para apoiar seu

peso.

2. Instale o shell do atuador e as manivelas.

3. Levante o cilindro de grampo com a válvula superior IBOP enquanto

Girando a unidade Troem no sentido horário para envolver os threads. Uma vez

A haste do acionamento e a válvula IBOP superior começam a girar juntos,

Pare o motor, mude para frente e gire e pressione e

Segure a chave de torque, pressione e segure o botão para

gire.

4. Spin o submarino IBOP e Saver inferior em posição (consulte o

procedimentos apropriados nas seções anteriores). Certificar-se

que os dois bloqueios da junta da ferramenta estão instalados corretamente no grampo

cilindro e na sequência correta.

5. Solte o botão Torque Clean e mantenha -se

para desligar. Abaixe o cilindro de grampo até que ele se alinha com o

Primeiro buraco. Agora o cilindro de grampo está alinhado com o economizador

sub.

6. Selecione o modo de torque. Pressurize o cilindro de grampo para a fixação

no submarino de economia pressionando e segurando o torque

Chave de pressione e segure o botão e aplique desejado

Torque para maquiagem das três conexões.

7. Coloque os três bloqueios da junta da ferramenta em suas respectivas juntas. Instalar

Os três bloqueios da junta da ferramenta usando o conjunto adequado

Procedimento descrito na seção de bloqueios da junta da ferramenta.

8. Instale o jugo do atuador ibop e prenda -o.

9. Remova o guincho e guarde -o em sua caixa.

Fornecemos peças de reposição abaixo:

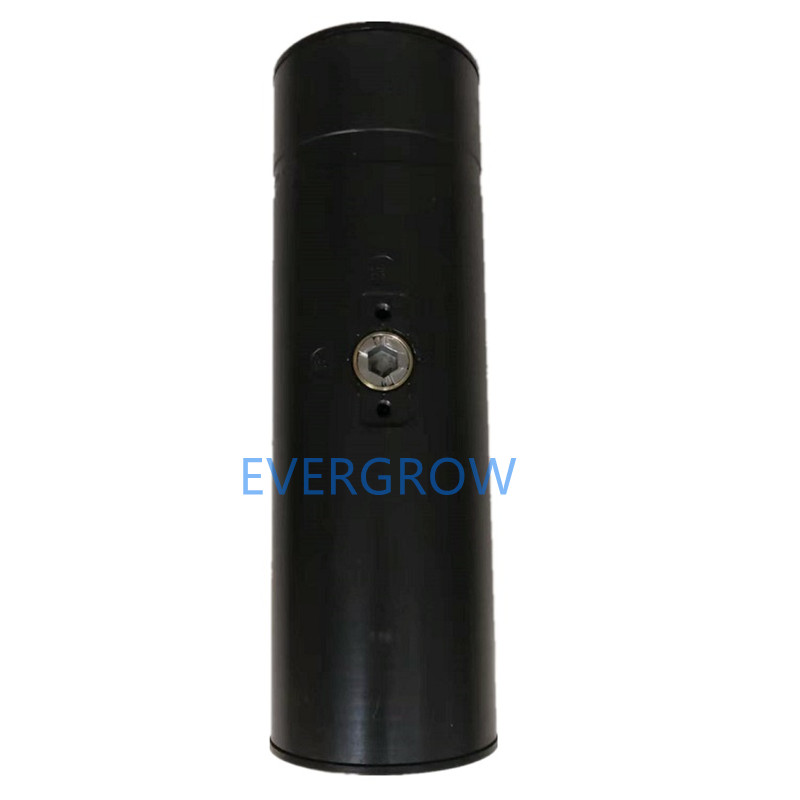

TDS-11SA IBOP Upper OEM#110103-500

Nov Varco TDS-11SA Top Drive IBOP Assembléia

Nov TDS-11SA Top Drive Ibop Assy

IBOP Upper, OEM#110103-500

Ibop, superior, H2S TRIM OEM#110103-502

Ibop, inferior, OEM#114706-500

Ibop, Lower, H2S TRIM OEM#114706-502
