Lista de peças de reposição da bomba XP, 14x12, 12x10, 8x6
| Item # | Descrição | Qty. | Parte base Número | Processamento Número | Item # | Descrição | Qty. | Parte base Número | Processamento Número |
| 1 | Invólucro, 14x12x22 | 1 | 24022-01-30A | 651120206 | 25 | Rolamento, externo (14x 12) | 1 | 20616-2 | 658413307 |
| Invólucro, 12x10x23 | 25008-01-30A | 662001001 | Rolamento, externo (12x10 e 8x6) | 2 | 20616-2 | 661009001 | |||
| Invólucro, 8x6x18 | 25289-02-30A | 662002089 | 26 | Seal, tampa do rolamento | 1 | 7496-267 | 658408802 | ||
| 2 | Noz, revestimento | 32 | 3932-61 | 648402014 | 27 | Lavadora de trava | 1 | 6124-6 | 658407002 |
| 3 | Stud, invólucro (14x12 e 12x10) | 32 | 3862-86 | 658403308 | 28 | Trava porca, rolamento | 1 | 6123-6 | 658406509 |
| Stud, invólucro (8x6) | 16 | 3862-90 | 601208285 | 29 | Vedação de óleo, tampa do rolamento | 2 | 20619-04 | 658413638 | |
| Stud, invólucro (8x6) | 16 | 3862-92 | 648401118 | 30 | Parafusos de acionamento | 6 | 12530 | 601482417 | |
| 4 | Junta, invólucro (14x12x22) | 2 | 10399-55-01 | 658410501 | 31 | Placa de identificação | 1 | 23017 | 601501505 |
| Junta, invólucro (12x10x23) | 25012-01-01 | 661010001 | 32 | Haste | 1 | 24028-33 | 656420007 | ||
| Junta, invólucro (8x6x18) | 25012-02-05 | 662010032 | 33 | Chave, acoplamento | 1 | 4372-30-21 | 658405055 | ||
| 5 | Capa, frente (14x12x22) | 1 | 24021-01-30 | 654310309 | 34 | Tampa, rolamento | 1 | 24033-01-01 | 654314004 |
| Capa, frente (12x10x23) | 25009-01-30 | 662014003 | 35 | Parafusos, cobertura de rolamento | 2 | 3861-139 | 648401081 | ||
| Capa, frente (8x6x18) | 25291-02-30 | 662014129 | 36 | Lavadora, com cobertura | 2 | 3936-19-L8 | 648402030 | ||
| 6 | Impulsor, 14x12 Rot.22 " | 1 | 24024-X0-HS | 662005003 | 37 | Nozes, com alojamento | 2 | 3932-62 | 626402702 |
| Impulsor, 12x10 Rot.23 " | 25010-Y0-30 | 662005002 | 38 | Parafuso, alojamento do rolamento | 4 | 3861-138 | 648401057 | ||
| LMPELLER, 8x6 RET.18 " | 25292-T0-30 | 662005018 | 39 | Lavadora, plana | 2 | 3936-19-L8 | 648402030 | ||
| 7 | Selo, nariz do impulsor | 1 | 7496-158 | 658408109 | 40 | Parafuso, lança de embalagem | 2 | 3861-165 | 601408289 |
| 8 | Chave, impulsor | 1 | 4372-29-21 | 658405006 | 41 | Glândula, embalando metade | 2 | 24034-01-13 | 654315100 |
| 9 | Nariz, impulsor (design hexadecimal) | 1 | 24025-04-25L | 652309601 | 42 | Conjunto de embalagem | 1 | 8264-344-K | 658409503 |
| Nariz, impulsor (dois design plano) | 24025-01-25L | 652309600 | 43 | Parafuso, tampa | 2 | 3909-04-87 | 658404207 | ||
| Nariz, impulsor (2 nitreto lonto plano) | 24025-03-25L | 662014054 | 44 | Plugue, graxa | 1 | 8505-1 | 601474695 | ||
| 10 | Parafuso, defina | 1 | 14430-19 | 658411400 | 45 | Respiradouro | 1 | 8267-1 | 601473689 |
| 11 | Jam porca | 1 | 24026-25L | 658414255 | 46 | Plugue, encaixe | 1 | 19368 | 661010020 |
| 12 | Seal, impulsor | 1 | 7496-153 | 658408059 | 58 | Plugue, tubo | 2 | 8505-2-01 | 658409859 |
| 13 | Vedação mecânica (tipo de guindaste) | 1 | 24036 | 658416102 | 59 | Plugue, tubo | 1 | 8505-6-01 | 658410006 |
| 14 | Caixa de recheio, Mech.seal (14x12) | 1 | 24027-01-30 | 653322305 | 60 | Tag, vedação mecânica | 1 | 22566 | 603445727 |
| Caixa de recheio, Mech.seal (12x10) | 24027-02-30 | 662014002 | Caixa dividida embalada e placa de desgaste | ||||||
| Caixa de recheio, Mech.seal (8x6) | 25290-02-30 | 662014128 | 47 | Placa de desgaste, caixa dividida | 1 | 24023-01-XX | 654310507 | ||
| 15 | Bolt, caixa de recheio | 2 | 3861-117 | 648401016 | 48 | Conjunto de embalagem | 1 | 8264-345-K | 658409552 |
| 16 | Manga, eixo | 1 | 24029-21BZ | 656422201 | 49 | Assembléia de nozes e lavadores | 2 | 22216-02 | 658413935 |
| 17 | Seal, manga | 1 | 7496-234 | 658408505 | 50 | Parafuso, caixa de divisão | 2 | 3861-168 | 1/2-13x4 LG GR 5 |

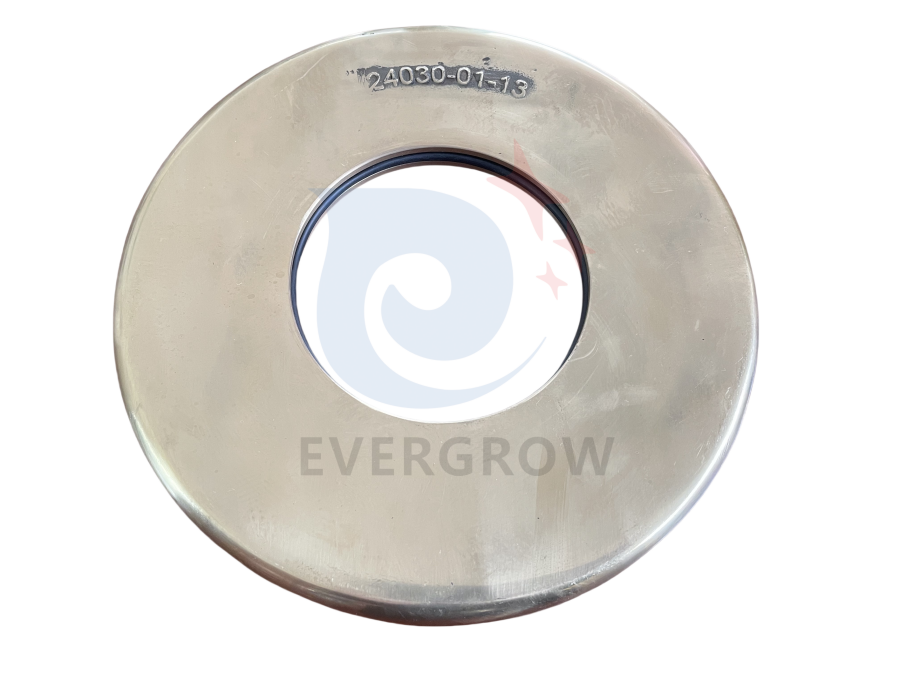

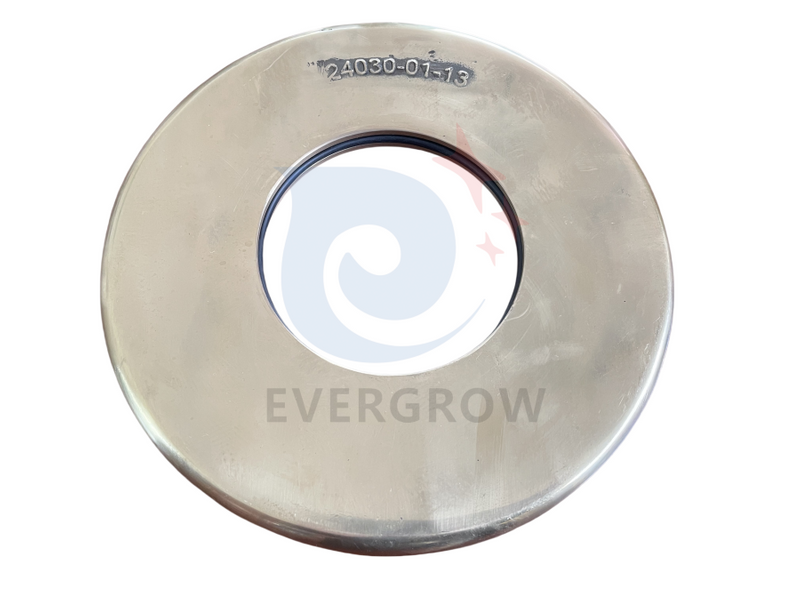

| 18 | Slinger | 1 | 24030-01-13 | 654311604 | 51 | Caixa de recheio, divida | 2 | 24037-01-87 | 654317007 |
| 19 | Selo, Slinger | 1 | 7496-238p | 658408554 | 52 | Anel de lanterna metade | 2 | 24039-13 | 658418207 |
| 20 | Vedação de óleo, rolamento interno | 2 | 20619-03 | 658413604 | 53 | Apropriado, graxa | 1 | 19368-01 | 601499403 |
| 21 | Rolução, a bordo | 1 | 20615-2 | 658413000 | 54 | Parafuso, tampa | 2 | 3909-13-87 | 658404405 |
| 22 | Quadro 14x 12 | 1 | 24031-01-01 | 654312008 | Ferramentas auxiliares | ||||
| Quadro 12x10 | 24031-02-01 | 662014001 | 55 | Ferramenta, nariz e nozes do impulsor | 1 | 24040 | 658420203 | ||
| Quadro 8x6 | 25293-02-01 | 662014130 | Ferramenta, nariz de impulsor (hex) | Soquete hexadecimal padrão | |||||
| 23 | Moradia, rolamento | 1 | 24032-01-01 | 654313006 | 56 | Ferramenta, remoção do impulsor | 1 | 24041 | 658420252 |
| 24 | Selo, alojamento de rolamento | 1 | 7496-272 | 658408901 | 57 | Ferramenta, suporte do eixo | 1 | 24042 | 658420302 |
Lista de peças de reposição da bomba XP, 14x12, 12x10, 8x6
| Item # | Descrição | Qty. | Parte base Número | Processamento Número | Item # | Descrição | Qty. | Parte base Número | Processamento Número |
| 1 | Invólucro, 14x12x22 | 1 | 24022-01-30A | 651120206 | 25 | Rolamento, externo (14x 12) | 1 | 20616-2 | 658413307 |
| Invólucro, 12x10x23 | 25008-01-30A | 662001001 | Rolamento, externo (12x10 e 8x6) | 2 | 20616-2 | 661009001 | |||
| Invólucro, 8x6x18 | 25289-02-30A | 662002089 | 26 | Seal, tampa do rolamento | 1 | 7496-267 | 658408802 | ||
| 2 | Noz, revestimento | 32 | 3932-61 | 648402014 | 27 | Lavadora de trava | 1 | 6124-6 | 658407002 |
| 3 | Stud, invólucro (14x12 e 12x10) | 32 | 3862-86 | 658403308 | 28 | Trava porca, rolamento | 1 | 6123-6 | 658406509 |
| Stud, invólucro (8x6) | 16 | 3862-90 | 601208285 | 29 | Vedação de óleo, tampa do rolamento | 2 | 20619-04 | 658413638 | |
| Stud, invólucro (8x6) | 16 | 3862-92 | 648401118 | 30 | Parafusos de acionamento | 6 | 12530 | 601482417 | |
| 4 | Junta, invólucro (14x12x22) | 2 | 10399-55-01 | 658410501 | 31 | Placa de identificação | 1 | 23017 | 601501505 |
| Junta, invólucro (12x10x23) | 25012-01-01 | 661010001 | 32 | Haste | 1 | 24028-33 | 656420007 | ||
| Junta, invólucro (8x6x18) | 25012-02-05 | 662010032 | 33 | Chave, acoplamento | 1 | 4372-30-21 | 658405055 | ||
| 5 | Capa, frente (14x12x22) | 1 | 24021-01-30 | 654310309 | 34 | Tampa, rolamento | 1 | 24033-01-01 | 654314004 |
| Capa, frente (12x10x23) | 25009-01-30 | 662014003 | 35 | Parafusos, cobertura de rolamento | 2 | 3861-139 | 648401081 | ||
| Capa, frente (8x6x18) | 25291-02-30 | 662014129 | 36 | Lavadora, com cobertura | 2 | 3936-19-L8 | 648402030 | ||
| 6 | Impulsor, 14x12 Rot.22 " | 1 | 24024-X0-HS | 662005003 | 37 | Nozes, com alojamento | 2 | 3932-62 | 626402702 |
| Impulsor, 12x10 Rot.23 " | 25010-Y0-30 | 662005002 | 38 | Parafuso, alojamento do rolamento | 4 | 3861-138 | 648401057 | ||
| LMPELLER, 8x6 RET.18 " | 25292-T0-30 | 662005018 | 39 | Lavadora, plana | 2 | 3936-19-L8 | 648402030 | ||
| 7 | Selo, nariz do impulsor | 1 | 7496-158 | 658408109 | 40 | Parafuso, lança de embalagem | 2 | 3861-165 | 601408289 |
| 8 | Chave, impulsor | 1 | 4372-29-21 | 658405006 | 41 | Glândula, embalando metade | 2 | 24034-01-13 | 654315100 |
| 9 | Nariz, impulsor (design hexadecimal) | 1 | 24025-04-25L | 652309601 | 42 | Conjunto de embalagem | 1 | 8264-344-K | 658409503 |
| Nariz, impulsor (dois design plano) | 24025-01-25L | 652309600 | 43 | Parafuso, tampa | 2 | 3909-04-87 | 658404207 | ||
| Nariz, impulsor (2 nitreto lonto plano) | 24025-03-25L | 662014054 | 44 | Plugue, graxa | 1 | 8505-1 | 601474695 | ||
| 10 | Parafuso, defina | 1 | 14430-19 | 658411400 | 45 | Respiradouro | 1 | 8267-1 | 601473689 |
| 11 | Jam porca | 1 | 24026-25L | 658414255 | 46 | Plugue, encaixe | 1 | 19368 | 661010020 |
| 12 | Seal, impulsor | 1 | 7496-153 | 658408059 | 58 | Plugue, tubo | 2 | 8505-2-01 | 658409859 |
| 13 | Vedação mecânica (tipo de guindaste) | 1 | 24036 | 658416102 | 59 | Plugue, tubo | 1 | 8505-6-01 | 658410006 |
| 14 | Caixa de recheio, Mech.seal (14x12) | 1 | 24027-01-30 | 653322305 | 60 | Tag, vedação mecânica | 1 | 22566 | 603445727 |
| Caixa de recheio, Mech.seal (12x10) | 24027-02-30 | 662014002 | Caixa dividida embalada e placa de desgaste | ||||||
| Caixa de recheio, Mech.seal (8x6) | 25290-02-30 | 662014128 | 47 | Placa de desgaste, caixa dividida | 1 | 24023-01-XX | 654310507 | ||
| 15 | Bolt, caixa de recheio | 2 | 3861-117 | 648401016 | 48 | Conjunto de embalagem | 1 | 8264-345-K | 658409552 |
| 16 | Manga, eixo | 1 | 24029-21BZ | 656422201 | 49 | Assembléia de nozes e lavadores | 2 | 22216-02 | 658413935 |
| 17 | Seal, manga | 1 | 7496-234 | 658408505 | 50 | Parafuso, caixa de divisão | 2 | 3861-168 | 1/2-13x4 LG GR 5 |
| 18 | Slinger | 1 | 24030-01-13 | 654311604 | 51 | Caixa de recheio, divida | 2 | 24037-01-87 | 654317007 |
| 19 | Selo, Slinger | 1 | 7496-238p | 658408554 | 52 | Anel de lanterna metade | 2 | 24039-13 | 658418207 |
| 20 | Vedação de óleo, rolamento interno | 2 | 20619-03 | 658413604 | 53 | Apropriado, graxa | 1 | 19368-01 | 601499403 |
| 21 | Rolução, a bordo | 1 | 20615-2 | 658413000 | 54 | Parafuso, tampa | 2 | 3909-13-87 | 658404405 |
| 22 | Quadro 14x 12 | 1 | 24031-01-01 | 654312008 | Ferramentas auxiliares | ||||
| Quadro 12x10 | 24031-02-01 | 662014001 | 55 | Ferramenta, nariz e nozes do impulsor | 1 | 24040 | 658420203 | ||
| Quadro 8x6 | 25293-02-01 | 662014130 | Ferramenta, nariz de impulsor (hex) | Soquete hexadecimal padrão | |||||
| 23 | Moradia, rolamento | 1 | 24032-01-01 | 654313006 | 56 | Ferramenta, remoção do impulsor | 1 | 24041 | 658420252 |
| 24 | Selo, alojamento de rolamento | 1 | 7496-272 | 658408901 | 57 | Ferramenta, suporte do eixo | 1 | 24042 | 658420302 |
